TSL

Tappo carico a sfiato libero

Tappo in ottone protetto da calotta in acciaio zincato senza valvola interna. Fornito senza guarnizione esterna.

A richiesta con trattamento di nichelatura oppure in lega di alluminio.

Foto TSL
Foto TSL

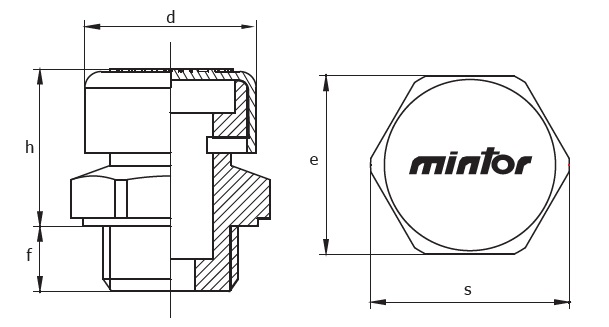

Scheda Tecnica - GAS ISO 228

CODICE FILETTATURA d h f e s PESO (g)
1GTSL00O 1/8" 14 17 8 14 15.6 18
1GTSL10O 1/4" 16.5 19 8 17 19 25
1GTSL20O 3/8" 21 19 8 22 24.5 44
1GTSL30O 1/2" 21 22 10 24 26.8 61
1GTSL40O 3/4" 30 24 12 32 36 108
1GTSL50O 1" 30 29 14 40 44.5 160

Scheda Tecnica - METRICO MB

CODICE FILETTATURA d h f e s PESO (g)
1MTSL00O 10 x 1 14 17 8 14 15.6 18
1MTSL10O 14 x 1,5 16.5 19 8 17 19 27
1MTSL20O 16 x 1,5 21 19 8 22 24.5 44
1MTSL30O 18 x 1,5 21 19 8 22 24.5 45
1MTSL40O 20 x 1,5 21 21.5 10 24 26.8 64
1MTSL50O 22 x 1,5 21 21.5 10 27 30.5 76
