TMV

Tappo sfiato

Tappo di sfiato in lega di alluminio non trattato con anello “OR” e valvola esterna con molla in inox, opportunamente tarata da 0,10 a 0,15 bar. Si apre ad intervalli e permette l’uscita delle pressioni interne. La valvola ha il duplice scopo di evitare l’ingresso di corpi estranei e l’uscita del fluido. È particolarmente consigliato per piccoli riduttori di velocità.

A richiesta con trattamento di anodizzazione.

Foto TMV
Foto TMV

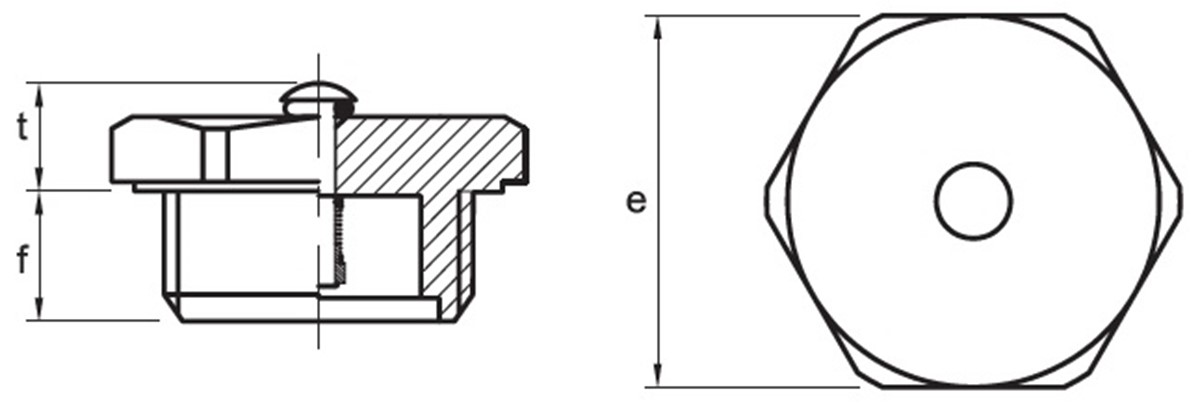

Scheda Tecnica - GAS ISO 228

TIPO CODICE FILETTATURA t f e PESO (g)
TMV0G 1GTMV00A 1/8" 5 8 14 4
TMV1G 1GTMV10A 1/4" 6 8 17 6
TMV2G 1GTMV20A 3/8" 7 10 22 13
TMV3G 1GTMV30A 1/2" 7 10 27 20
TMV4G 1GTMV40A 3/4" 8 12 32 34
TMV5G 1GTMV50A 1" 8 14 40 49

Scheda Tecnica - METRICO MB

TIPO CODICE FILETTATURA t f e PESO (g)
TMV0M 1MTMV00A 10 x 1 5 8 14 4
TMV2M 1MTMV20A 14 x 1.5 6 8 17 7
TMV3M 1MTMV30A 16 x 1.5 7 10 22 12
TMV4M 1MTMV40A 18 x 1.5 7 10 22 14
TMV5M 1MTMV50A 20 x 1.5 7 10 24 16
TMV6M 1MTMV60A 22 x 1.5 7 10 27 20
