OBLÒ Ø 148

Oblò d'ispezione o livello dei liquidi ø 148

Costruito in lega di alluminio, non trattato, con vetro temperato; fornito completo di guarnizioni in gomma, viti di fissaggio ed anello di tenuta O-Ring. Per il bloccaggio effettuare un foro centrale di ø 148 mm e n° 8 fori filettati M6 suddivisi a 45° su un diametro con interasse di 180 mm. Lo spessore del serbatoio non deve essere inferiore a 5 mm.

Pressione max 3 bar.

Temperatura di utilizzo -20°C / +100°C

A richiesta con trattamento di anodizzazione.

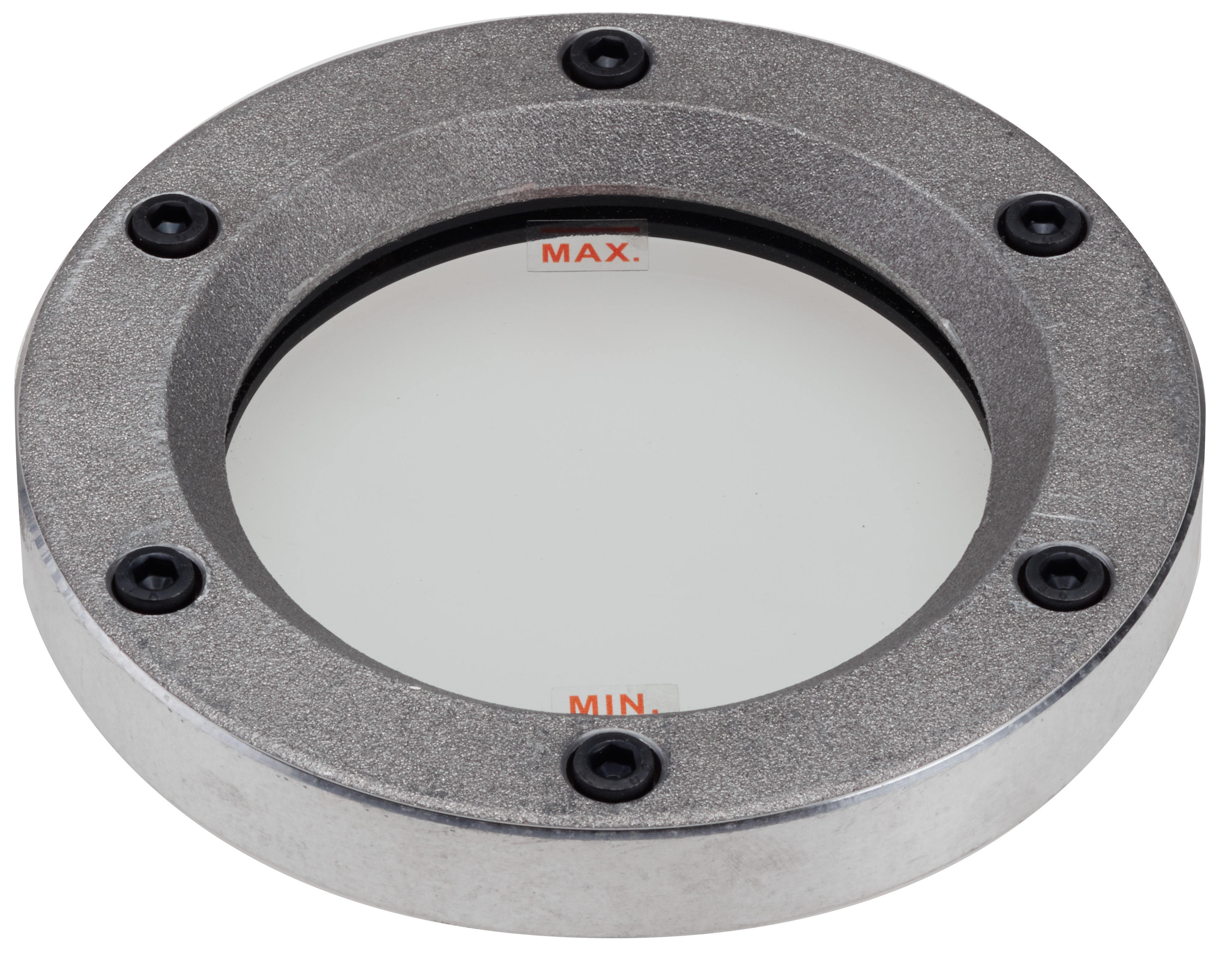

Foto OBLÒ  Ø 148
Foto OBLÒ  Ø 148

Scheda Tecnica

TIPO CODICE v d i s PESO (g)
OBLÒ 1OBLO40A Ø 148 Ø 202 Ø 180 21.5 1152
